E adesso ?.......... dove la prendo la corrente?
-
brunello
- Piegatore
- Messaggi: 481
- Iscritto il: sab feb 18, 2012 9:18 pm
- Moto: sv 650 k1
- Località: la langa
Re: E adesso ?.......... dove la prendo la corrente?
Direttamente dalla batteria
NEL DUBBIO ACCELERA
-
Ferdinando
- Postino
- Messaggi: 216
- Iscritto il: mar nov 20, 2012 12:08 pm
- Moto: SV 650
- Nome: La mia prima moto
Re: E adesso ?.......... dove la prendo la corrente?
iniziamo...
- Allegati
-

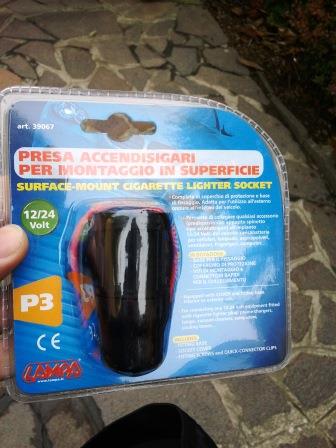

- Ho comprato questa presa accendisigari con tappo: circa 5 euro
-
- Ho comprato del filo (2mt: la sezione me l'ha consigliata il venditore vedendo la sezione dei cavi della presa) e della guaina termorestringente per prolungare i cavi dell'accendisigari: circa 5 euro
-
- ho preso le misure di dove volevo attaccare la presa e fatto dei segni
-
Ferdinando
- Postino
- Messaggi: 216
- Iscritto il: mar nov 20, 2012 12:08 pm
- Moto: SV 650
- Nome: La mia prima moto
Re: E adesso ?.......... dove la prendo la corrente?
....poi....
- Allegati
-
- Con le viti in dotazione ho avvitato pian piano nei punti segnati per qualche mm
-

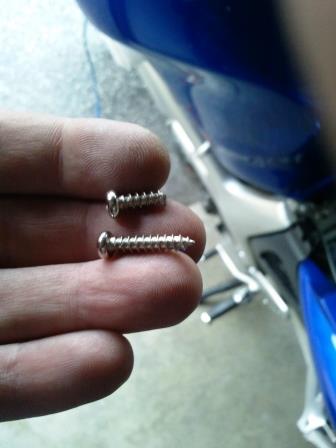

- ho tagliato le viti stesse perché troppo lunghe, onde evitare che facessero danni
-
- ho ritagliato da un pezzo di camera d'aria di bici un pezzettino della forma del punto d'appoggio della presa
-
Ferdinando
- Postino
- Messaggi: 216
- Iscritto il: mar nov 20, 2012 12:08 pm
- Moto: SV 650
- Nome: La mia prima moto
Re: E adesso ?.......... dove la prendo la corrente?
...ancora....
- Allegati
-
- ho avvitato la presa senza serrare troppo
-

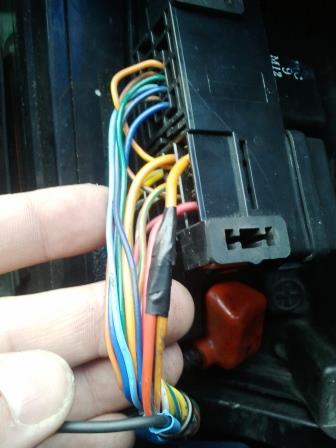

- ho spellato il cavo arancio sottochiave
-
- ho collegato il positivo dell'accendisigari avvolgendolo al sottochiave spellato nastrando il tutto
-
Ferdinando
- Postino
- Messaggi: 216
- Iscritto il: mar nov 20, 2012 12:08 pm
- Moto: SV 650
- Nome: La mia prima moto
Re: E adesso ?.......... dove la prendo la corrente?
... infine...
- Allegati
-
- collegato il negativo direttamente alla batteria
-
- a quadro spento non c'è corrente
-
- a quadro e/o moto accesa arriva la corrente
-
Ferdinando
- Postino
- Messaggi: 216
- Iscritto il: mar nov 20, 2012 12:08 pm
- Moto: SV 650
- Nome: La mia prima moto
Re: E adesso ?.......... dove la prendo la corrente?

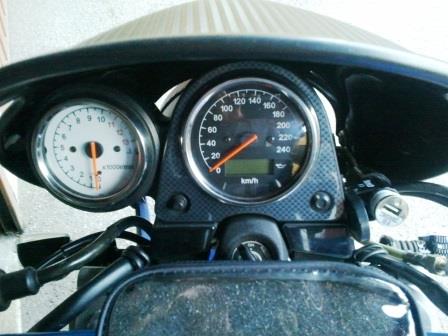

chiaramente nelle ultime foto ho inserito il caricabatterie usb (con fusibile interno) ma altrimenti la presa accendisigari si chiude con il tappo che in foto si vede aperto.
Mi spiace non aver fatto foto di dove ho fatto passare i cavi....
Spero possa essere d'aiuto a qualcuno.
P.S. alzando il serbatoio per far passare i cavi ho notato che la mia SV (acquistata usata) ha la modifica tre..
Mi spiace non aver fatto foto di dove ho fatto passare i cavi....
Spero possa essere d'aiuto a qualcuno.
P.S. alzando il serbatoio per far passare i cavi ho notato che la mia SV (acquistata usata) ha la modifica tre..
-
brunello
- Piegatore
- Messaggi: 481
- Iscritto il: sab feb 18, 2012 9:18 pm
- Moto: sv 650 k1
- Località: la langa
Re: E adesso ?.......... dove la prendo la corrente?
Ha la modifica 3 ed un cupolino della madonna che vorrei vedere beneFerdinando ha scritto:chiaramente nelle ultime foto ho inserito il caricabatterie usb (con fusibile interno) ma altrimenti la presa accendisigari si chiude con il tappo che in foto si vede aperto.
Mi spiace non aver fatto foto di dove ho fatto passare i cavi....
Spero possa essere d'aiuto a qualcuno.
P.S. alzando il serbatoio per far passare i cavi ho notato che la mia SV (acquistata usata) ha la modifica tre..
In ogni caso hai fatto un ottimo lavoro! Nella mia invece al momento è sotto sella alloggiato vicino all'ex posto del regolatore di tensione
NEL DUBBIO ACCELERA
Re: E adesso ?.......... dove la prendo la corrente?
Oltre al cupolino...ha wrappato anche la cornice cromata del faro
-
Ferdinando
- Postino
- Messaggi: 216
- Iscritto il: mar nov 20, 2012 12:08 pm
- Moto: SV 650
- Nome: La mia prima moto
Re: E adesso ?.......... dove la prendo la corrente?
Perché, dite che ho esagerato?!?!

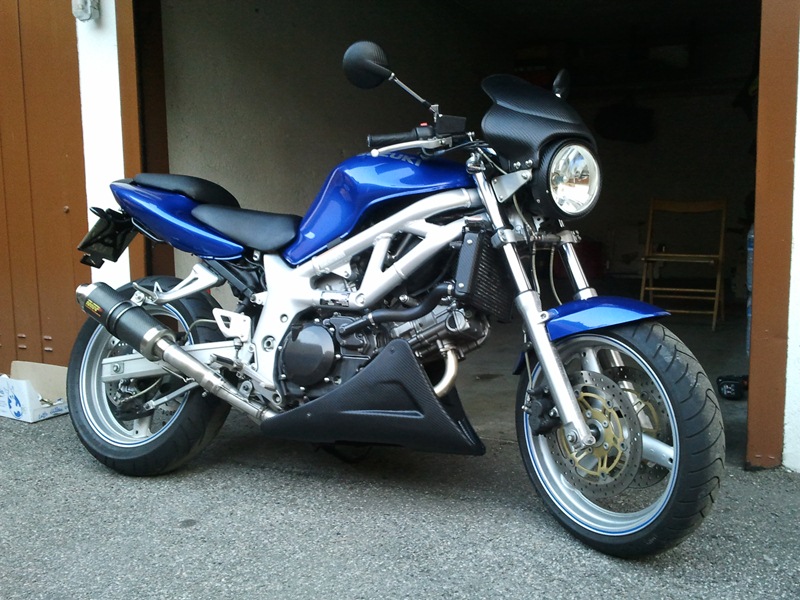

nella prima foto mancano i fianchetti che ho fatto dopo e non ho una foto recente...
P.S. ultimamente però sul puntale un po' ha ceduto purtroppo...
nella prima foto mancano i fianchetti che ho fatto dopo e non ho una foto recente...
P.S. ultimamente però sul puntale un po' ha ceduto purtroppo...
- Allegati
-
-
-
Re: E adesso ?.......... dove la prendo la corrente?
Mi piace tutto! Un consiglio: rivesti anche le staffe reggi-faro. Vedendo la foto, ti puoi rendere conto che il risultato finale gioverebbe senz'altro a creare un tutt'uno col cupolino.

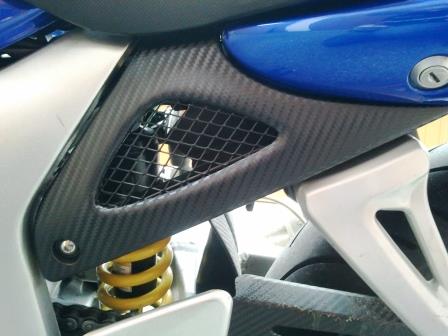

Hai wrappato anche i fianchetti-radiatore ed il paracatena?
Hai wrappato anche i fianchetti-radiatore ed il paracatena?
-
brunello
- Piegatore
- Messaggi: 481
- Iscritto il: sab feb 18, 2012 9:18 pm
- Moto: sv 650 k1
- Località: la langa
Re: E adesso ?.......... dove la prendo la corrente?
BELLAAAAAA!
Bravo!
Ma... è la prospettiva della foto o la moto appare solo a me molto "seduta"?
Bravo!
Ma... è la prospettiva della foto o la moto appare solo a me molto "seduta"?
NEL DUBBIO ACCELERA
-
nitosv
- Pilota Ufficiale
- Messaggi: 1710
- Iscritto il: mar giu 07, 2011 6:10 pm
- Moto: SV650 K7 + MT 10
- Località: Provincia Milano Sud
Re: E adesso ?.......... dove la prendo la corrente?
Bravo e grazie per le foto.
Domando a te e agli elettrici all'ascolto : posso fare lo stesso procedimento per la serie a iniezione ? cioè spelo il filo arancione ?
Domando a te e agli elettrici all'ascolto : posso fare lo stesso procedimento per la serie a iniezione ? cioè spelo il filo arancione ?
-
sniper765
- Administrator
- Messaggi: 20976
- Iscritto il: lun lug 12, 2010 4:31 pm
- Moto: V-Strom800SE
- Nome: mio o della moto?
- Località: Velletri (RM)
Re: E adesso ?.......... dove la prendo la corrente?
si, basta che poi lo ri-isoli per bene.nitosv ha scritto:Bravo e grazie per le foto.
Domando a te e agli elettrici all'ascolto : posso fare lo stesso procedimento per la serie a iniezione ? cioè spelo il filo arancione ?
sniper765 su V-Strom800SE 2024, Ex SV650 K7 Naked
"avessi i soldi avrei una moto per ogni paio di scarpe ed un paio di scarpe per ogni giorno del mese..." cit. Sgualfone
"avessi i soldi avrei una moto per ogni paio di scarpe ed un paio di scarpe per ogni giorno del mese..." cit. Sgualfone
-
nitosv
- Pilota Ufficiale
- Messaggi: 1710
- Iscritto il: mar giu 07, 2011 6:10 pm
- Moto: SV650 K7 + MT 10
- Località: Provincia Milano Sud
Re: E adesso ?.......... dove la prendo la corrente?
Ottimo, prossima modifica che farò allora, una caricata al cellulare può sempre tornare utile in viaggiosniper765 ha scritto:si, basta che poi lo ri-isoli per bene.nitosv ha scritto:Bravo e grazie per le foto.
Domando a te e agli elettrici all'ascolto : posso fare lo stesso procedimento per la serie a iniezione ? cioè spelo il filo arancione ?
